Question Forum Carrelages : Carrelage faïence dans une douche fissuré
Bonjour.
Le carrelage concerné est placé dans une douche, réparti sur 3 pans de mur au total.
J'ai un carreau marron (imitation bois, en grès) adjacent à un carreau en faïence blanche.

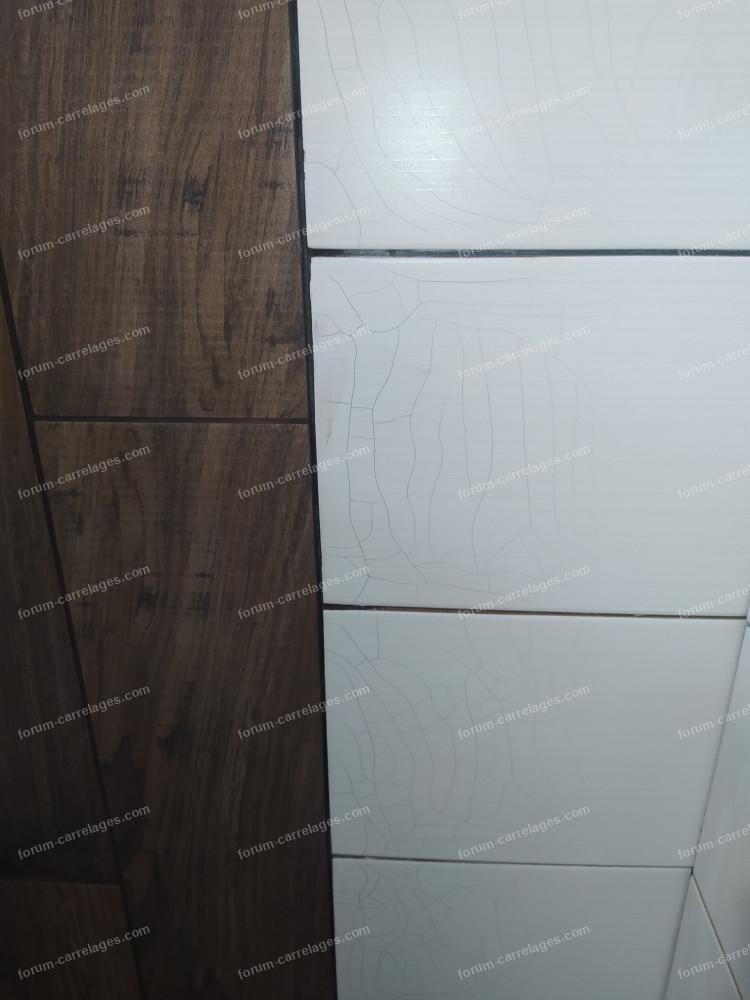

La pose des deux carreaux finis, j'ai attaqué le joint couleur chocolat sur les carreaux marrons, et lors de émulsionnage du joint avec l'éponge, des traces noires sont apparues dans la faïence blanche adjacente. Voir photos.

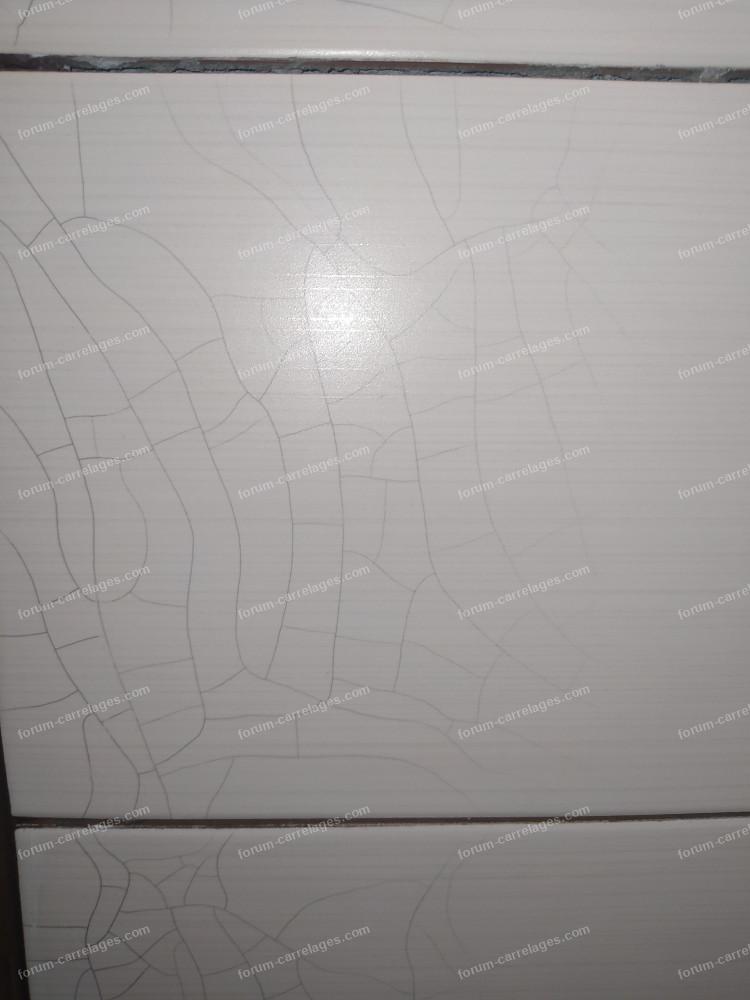

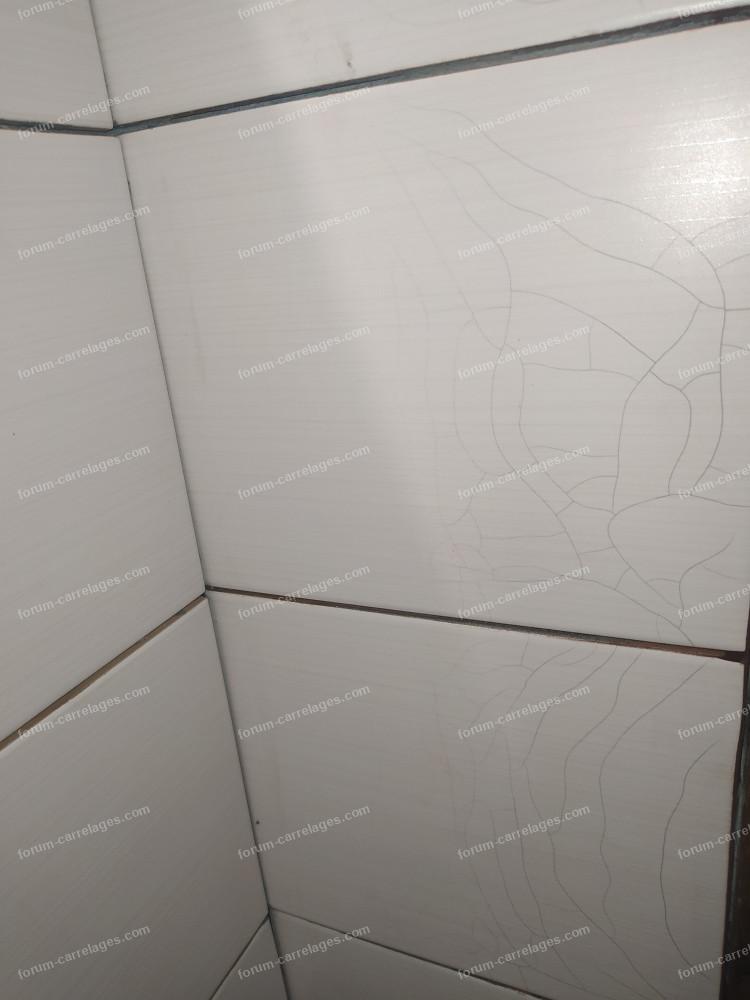

Après une courte investigation, il s'est avéré que la faïence présentait des défauts dans l'émail, de fines fissures dans lesquelles s'était engouffré le joint chocolat…
Sur certains carreaux neufs, on les repère si on les regarde finement avec un certain angle de lumière, un peu comme des coups de cutter. Voir photos.
J'ai tout essayé pour nettoyer ces traces, vinaigre, bicarbonate, décapant voile de ciment, rien à faire.
Je me suis renseigné, et c'est un problème connu des céramistes, appelé trésaillage, apparaissant lors de la fabrication, l'émail se refroidit et se rétracte plus vite que le support, créant ainsi ces fissures.
J'ai donc dû déposer l'ensemble des carreaux qui ont vu le joint marron.
J'ai encore deux pans de la douche qui ont ce carreau et qui n'ont pas vu de joint. J'ai inspecté l'ensemble des carreaux, et à priori, deux autres carreaux présentent ces rainures.
1. Je ne sais pas si je suis capable de m'assurer à 100 % que les carreaux ont ou pas ce défaut.
2. Je suis en train de faire un test sur un carreau dont les rainures sont pleines du joint marron, j'ai posé le carreau face vers le haut, avec une éponge gorgée d'eau posée dessus, que je prévois de laisser comme tel une semaine, afin d'estimer si oui ou non l'eau peut pénétrer dans les rainures fermées.
Ma question est, est-ce que je peux envisager de garder ce carrelage en portant une attention à bien émulsionner le joint (blanc cette fois) sur l'ensemble du carreau afin de fermer les fissures et donc d'assurer au maximum une imperméabilisation ?
Ou est-ce que je suis obligé de déposer l'ensemble de ce carrelage ?
Merci par avance pour votre temps et vos réponses.
Flo
Le carrelage concerné est placé dans une douche, réparti sur 3 pans de mur au total.
J'ai un carreau marron (imitation bois, en grès) adjacent à un carreau en faïence blanche.
La pose des deux carreaux finis, j'ai attaqué le joint couleur chocolat sur les carreaux marrons, et lors de émulsionnage du joint avec l'éponge, des traces noires sont apparues dans la faïence blanche adjacente. Voir photos.
Après une courte investigation, il s'est avéré que la faïence présentait des défauts dans l'émail, de fines fissures dans lesquelles s'était engouffré le joint chocolat…
Sur certains carreaux neufs, on les repère si on les regarde finement avec un certain angle de lumière, un peu comme des coups de cutter. Voir photos.
J'ai tout essayé pour nettoyer ces traces, vinaigre, bicarbonate, décapant voile de ciment, rien à faire.
Je me suis renseigné, et c'est un problème connu des céramistes, appelé trésaillage, apparaissant lors de la fabrication, l'émail se refroidit et se rétracte plus vite que le support, créant ainsi ces fissures.
J'ai donc dû déposer l'ensemble des carreaux qui ont vu le joint marron.
J'ai encore deux pans de la douche qui ont ce carreau et qui n'ont pas vu de joint. J'ai inspecté l'ensemble des carreaux, et à priori, deux autres carreaux présentent ces rainures.
1. Je ne sais pas si je suis capable de m'assurer à 100 % que les carreaux ont ou pas ce défaut.
2. Je suis en train de faire un test sur un carreau dont les rainures sont pleines du joint marron, j'ai posé le carreau face vers le haut, avec une éponge gorgée d'eau posée dessus, que je prévois de laisser comme tel une semaine, afin d'estimer si oui ou non l'eau peut pénétrer dans les rainures fermées.
Ma question est, est-ce que je peux envisager de garder ce carrelage en portant une attention à bien émulsionner le joint (blanc cette fois) sur l'ensemble du carreau afin de fermer les fissures et donc d'assurer au maximum une imperméabilisation ?
Ou est-ce que je suis obligé de déposer l'ensemble de ce carrelage ?
Merci par avance pour votre temps et vos réponses.
Flo
01 août 2023 à 22:33
Questions / Réponses Carrelage 1
Carrelage faïence dans une douche fissuré
Bonjour,
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum carrelages
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum carrelages
01 août 2023 à 23:17
Questions / Réponses Carrelage 2
Carrelage faïence dans une douche fissuré
Bonjour.
Effectivement, les voici en pièce jointe, merci pour le support.
Cordialement.
Pour agrandir les images, cliquez dessus.
Effectivement, les voici en pièce jointe, merci pour le support.
Cordialement.
Pour agrandir les images, cliquez dessus.
01 août 2023 à 23:24
Questions / Réponses Carrelage 3
Carrelage faïence dans une douche fissuré
Bonjour Nazzus.
Il est vraiment difficile d'imaginer des réactions futures.
On ne saisit pas bien sur quelle surface vous avez mis du joint marron.
Le joint en blanc aurait moins de risques.
Je procéderais ainsi :
L'éponge doit être nettoyée dans de l'eau toujours parfaitement claire et dans des seaux propres.
"déposer l'ensemble de ce carrelage ?" Non, si vraiment cela ne vous convient pas dans quelque temps plutôt que de le supprimer, vous pourriez le recouvrir avec une autre sorte de carrelage.
Cordialement. Gad
Il est vraiment difficile d'imaginer des réactions futures.
On ne saisit pas bien sur quelle surface vous avez mis du joint marron.
Le joint en blanc aurait moins de risques.
Je procéderais ainsi :
L'éponge doit être nettoyée dans de l'eau toujours parfaitement claire et dans des seaux propres.
"déposer l'ensemble de ce carrelage ?" Non, si vraiment cela ne vous convient pas dans quelque temps plutôt que de le supprimer, vous pourriez le recouvrir avec une autre sorte de carrelage.
Cordialement. Gad
02 août 2023 à 11:41
Questions / Réponses Carrelage 4
Carrelage faïence dans une douche fissuré
Bonjour.
J'ai comblé les espaces entre les carreaux marrons avec du joint couleur chocolat, et lors de l'émulsion de ce dernier avec une éponge de carreleur, j'ai répandu le joint sur les carreaux blanc. (afin de combler l'espace entre les carreaux marron et les blanc avec du joint chocolat)
J'ai fait un test sur un carreau blanc neuf sorti du paquet, inspecté au préalable, ne présentant aucun défaut, et la aucun problème, j'ai beau émulsionner et essayer de faire rentrer du joint dans le carreau blanc, rien, il reste intact.
Donc le problème vient bien de défauts dans les carreaux.
J'ai déjà enlevé les carreaux qui présentent les nervures marrons.
Mais il me reste deux pans de mur dans la douche avec ce carrelage et je me pose la question de leur dépose ou non.
Je pensais inspecter l'ensemble, remplacer ceux avec des défauts apparents, puis émulsionner le joint partout pour combler les éventuelles fissures.
Est-ce que ça suffira pour assurer l'étanchéité sur le long terme ?
Merci, Flo
J'ai comblé les espaces entre les carreaux marrons avec du joint couleur chocolat, et lors de l'émulsion de ce dernier avec une éponge de carreleur, j'ai répandu le joint sur les carreaux blanc. (afin de combler l'espace entre les carreaux marron et les blanc avec du joint chocolat)
J'ai fait un test sur un carreau blanc neuf sorti du paquet, inspecté au préalable, ne présentant aucun défaut, et la aucun problème, j'ai beau émulsionner et essayer de faire rentrer du joint dans le carreau blanc, rien, il reste intact.
Donc le problème vient bien de défauts dans les carreaux.
J'ai déjà enlevé les carreaux qui présentent les nervures marrons.
Mais il me reste deux pans de mur dans la douche avec ce carrelage et je me pose la question de leur dépose ou non.
Je pensais inspecter l'ensemble, remplacer ceux avec des défauts apparents, puis émulsionner le joint partout pour combler les éventuelles fissures.
Est-ce que ça suffira pour assurer l'étanchéité sur le long terme ?
Merci, Flo
02 août 2023 à 12:06
Questions / Réponses Carrelage 5
Carrelage faïence dans une douche fissuré
Re-Bon jour.
J'ignore la disposition de vos carreaux marron et blanc et je ne comprends pas pourquoi vous faites des joints de deux couleurs, d'autant plus si les joints marrons causent problème.
Cependant, si le résultat vous convient, continuez ainsi.
Il n'y a pas de raison que l'étanchéité ne soit pas assurée.
Cordialement. Gad
J'ignore la disposition de vos carreaux marron et blanc et je ne comprends pas pourquoi vous faites des joints de deux couleurs, d'autant plus si les joints marrons causent problème.
Cependant, si le résultat vous convient, continuez ainsi.
Il n'y a pas de raison que l'étanchéité ne soit pas assurée.
Cordialement. Gad
02 août 2023 à 18:13
